產品名稱：

美標止回閥

所屬分類：

止回閥系列

產品簡介：

我公司生產的美標止回閥，按照美國標準設計制造，結構美觀。美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

在線咨詢聯系我們

產品詳情

【產品用途】

【性能參數】

序號	項目名稱	參數
1	公稱壓力PN（MPa)	150LB	300LB	600LB	900LB	1500LB	2500LB
1	公稱壓力PN（MPa)	2.0	5.0	10.0	15.0	25.0	42.0
2	殼體強度試驗壓力	常溫下公稱壓力的1.5倍
3	高壓密封試驗壓力	常溫下公稱壓力的1.1倍
4	常溫下工作壓力	按ASME B16.34 壓力溫度額定值

【產品規范】

設計標準	結構長度	法蘭連接尺寸	試驗與檢驗	壓力與溫度基準
API6D/ASME B16.34	ASME B16.10	ASME B16.5	API598/API6D	ASME B16.34

【主要零件材料】

零件名稱	材料名稱
閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥板	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
密封面	13Cr/STL	STL	本體/STL	本體/STL	本體/STL	本體/STL
閥軸	A182 F6a	A182 F11	A182 F304	A182 F316	A182 F304L	A182 F316L
墊片	柔性石墨	柔性石墨	柔性石墨	柔性石墨	柔性石墨	柔性石墨
螺栓	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8	A193 B8M
螺母	A194 2H	A194 4	A194 8	A194 8M	A194 8	A194 8M
使用溫度	-29~425℃	-29~540℃	-46~425℃	-46~425℃	-46~425℃	-46~425℃
適用介質	水、蒸汽	水、蒸汽	弱腐蝕性	弱腐蝕性	弱腐蝕性	弱腐蝕性

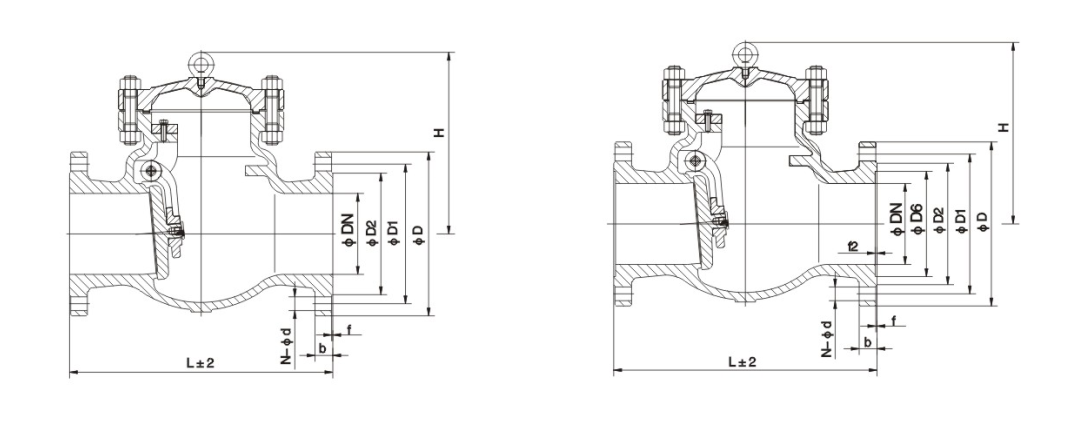

【主要外形和連接尺寸】

公稱通徑		尺寸
m	in	L	D	D1	D2	b	f	n-Φd	H
H44H-150Lb
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
H44H-300Lb
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
H44H-600Lb
50	2	295	165	127	92	33	6.4	8-19	203
80	3	359	210	168	127	36	6.4	8-22	235
100	4	435	273	216	157	45	6.4	8-25	286
125	5	511	330	266.5	186	52	6.4	8-29	292
150	6	562	356	292	216	55	6.4	12-29	330
200	8	664	419	349	270	63	6.4	12-32	381
250	10	791	510	432	324	71	6.4	16-35	457
300	12	842	559	489	381	74	6.4	20-35	584
